Теория:

Обрати внимание!
Двигатель внутреннего сгорания — распространённый вид теплового двигателя, который работает на жидком топливе (бензин, керосин, нефть ) или горючий газ.

Двигатель состоит из цилиндра, в котором перемещается поршень \( 3\), соединённый при помощи шунта  \(4\) с коленчатым валом \(5\).

Два клапана впускной \(1\) и выпускной \(2\) при работе двигателя автоматически открываются и закрываются в нужные моменты.

Через клапан \(1\) в цилиндр поступает горючая смесь, которая воспламеняется при помощи свечи \(6\), а через клапан  \(2\) выпускаются отработавшие газы.

Топливо в нём сгорает прямо в цилинде.


Крайние положения поршня в цилиндре называют мёртвыми точками.

Расстояние, проходимое поршнем между мёртвыми точками, называют ходом поршня.

Такие двигатели называют четырёхтактными, т.к. рабочий цикл происходит за четыре хода или такта: впуска (а), сжатия (б), рабочего хода (в) и выпуска (г).

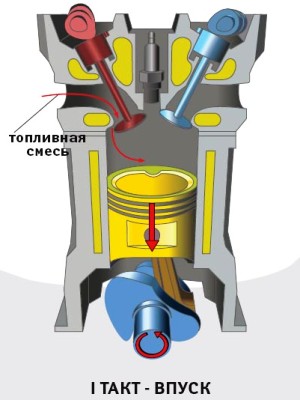

1 такт (впуск) — при такте впуска поршень от верхней мёртвой точки перемещается к нижней мёртвой точке. Цилиндр заполняется горючей смесью через открытый впускной клапан. Т.е., поршень всасывает горючую смесь.

dvigatel-vnutrennego-sgoraniya2 (1).jpg

 2 такт (сжатие) — при такте сжатия поршень от нижней мёртвой точки перемещается к верхней мёртвой точке. Поршень движется вверх. Оба клапана плотно закрыты и поэтому рабочая смесь сжимается. При сжатии температура смеси и давление повышается.

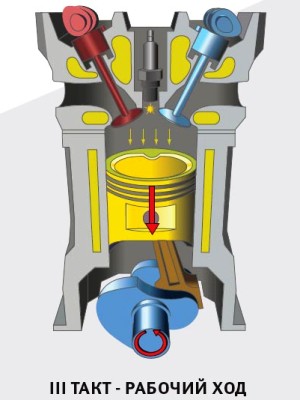

3 такт (рабочий ход) —  рабочая смесь воспламеняется от электрической искры, проскакивающей между электродами свечи зажигания. В начале такта рабочего хода, сгорающаясмесь начинает активно расширяться. А т.к. впускной и выпускной клапаны все ещё закрыты, то расширяющимся газам остается только один единственный выход - давить на подвижный поршень. Поршень под действием этого давления начинает перемещаться к нижней мёртвой точке, создаётся крутящий момент


4 такт (выпуск)— при движении поршня от нижней мёртвой точки к верхней мёртвой точке, открывается выпускной клапан (впускной все ещё закрыт) и отработавшие газы с огромной скоростью выбрасываются из цилиндра двигателя.

i (2).jpg

После такта выпуска начинается новый рабочий цикл, и все повторяется.
Для того,чтобы вращение вала было более равномерным, двигатель обычно делают многоцилиндровым: (2-ух, 3-ёх, 4-ёх, 6-то, 8-ми цилинровые и т.д.)
