Теория:

Рассмотрим рис. \(1\). К источнику тока подсоединены два пластинчатых проводника.

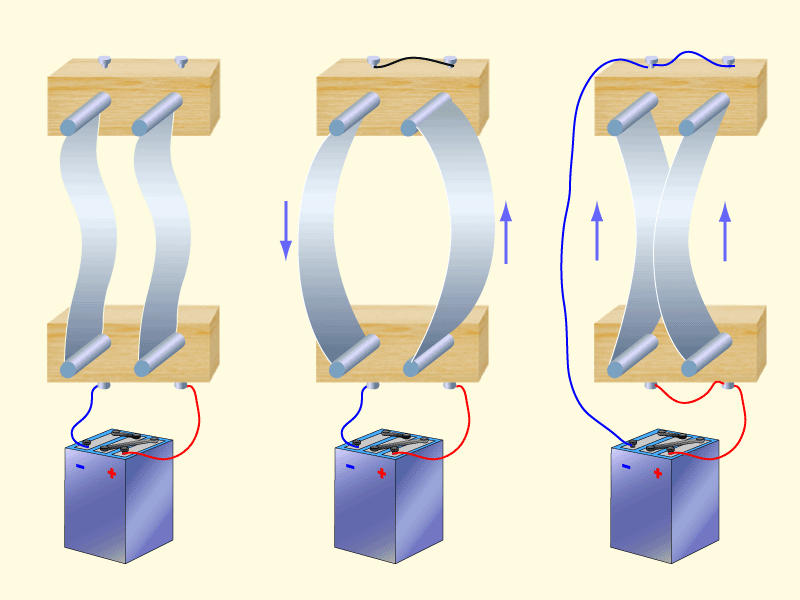

Рис. \(1\). Изображение взаимодействия токов

а)
  • цепь не замкнута;
  • в проводниках тока нет;
  • проводники не взаимодействуют друг с другом;
б)
  • провода соединены последовательно;
  • ток по проводникам идёт в противоположных направлениях;
  • проводники отталкиваются друг от друга;
в)
  • проводники соединены параллельно;
  • направление силы тока в проводниках совпадает;
  • проводники притягиваются друг к другу.

Магнитное поле действует с некоторой силой на любой проводник с током, находящийся в этом поле.

Подвесим металлический проводник на гибких проводах, присоединённых к источнику тока.
Для демонстрации воздействия магнитного поля на участок проводника с током соберём установку из подковообразного магнита — источника постоянного магнитного поля и проводника, подключённого к источнику тока (рис. \(2\)). С помощью реостата будем управлять величиной тока в цепи.

Магнитное поле 2.png
Рис. \(2\). Изображение отсутствия отклонения проводника вблизи магнита при разомкнутом ключе

Магнитное поле 1.png
Рис. \(3\). Изображение отклонения проводника вблизи магнита при увеличении силы тока в цепи

1. Замкнём цепь. По участку провода, находящемуся в поле постоянного магнита, пройдёт ток, направление которого зависит от полюсов источника тока, к которым подключены концы провода. Вектор магнитной индукции \(\vec{B}\) направлен от северного полюса к южному — сверху вниз. Ток в проводнике направлен от наблюдателя. Магнитное поле втягивает проводник с током (рис. \(3\)).

2. Изменим направление тока, поменяв полюсы источника тока. Тогда проводник будет выталкиваться магнитным полем.

3. Если полюсы магнита поменять (перевернуть магнит), то направление движения проводника изменится на противоположное.
Правило левой руки
Ладонь левой руки нужно разместить так, чтобы линии магнитной индукции \(\vec{B}\) входили в ладонь, четыре вытянутых пальца показывали направление движения тока \(I\) в проводнике, тогда отогнутый под прямым углом большой палец покажет направление действия силы Ампера \(\vec{F_A}\), действующей на проводник с током.
Движение проводника вызвано этой силой \(\vec{F_A}\), поэтому направление движения проводника совпадает с направлением действия силы \(\vec{F_A}\) (рис. \(4\)).

Магнитное поле 6.png
Рис. \(4\). Изображение положения руки в пространстве при определении направления силы Ампера
