5. Полярная съёмка

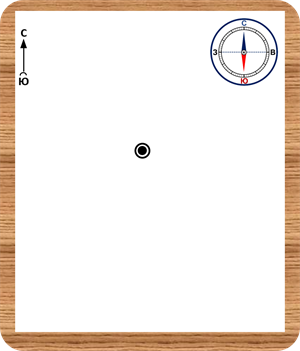

Точку (полюс) обычно выбирают в середине территории, которую нужно показать на плане местности, и так, чтобы были видны все объекты. На полюсе будет находиться планшет со всеми необходимыми инструментами. Затем с помощью компаса определяют направление на север и наносят на план стрелку «север — юг» и точку в середине листа.







Визирную линейку прикладывают так, чтобы одним боковым ребром она проходила через нашу точку (полюс), а верхнее ребро направляют на нужный объект. Каждое направление на объекты местности прочерчивается линией. Затем определяется расстояние до них шагами и откладывается такое же расстояние на бумаге, но уменьшенное в масштабе. Масштаб выбирают таким образом, чтобы нужная территория поместилась на плане.







Объекты обозначают соответствующими условными знаками.
